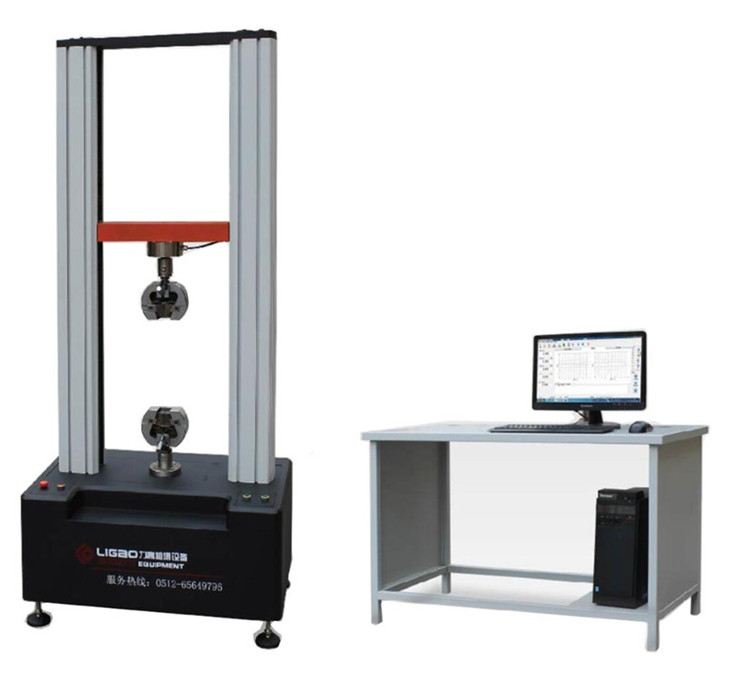

江蘇力高HF系列電腦拉力試驗機，外觀美觀大方，新穎。采用交流伺服調速系統，配有力敏元件和伸長自動跟蹤裝置，滾珠導套為導向，同步輪為驅動，工作穩定。電氣設備利用PC機及接口板進行數據采集、保存、處理及打印試驗結果，可計算出材料的最大受力、屈服力、平均剝削力和最大變形等基本物理性能參數。測試時，微機實時采集力值及變形信號，軟件顯示“力值-位移”曲線，測試結束后自動計算、保存參數，并可打印出用戶要求的報表格式。

一，牽引機測量原理。

拉力試驗機力值的測量是通過測力傳感器、擴大器和數據處理系統來完成的。由數據力學可知，在小變形條件下，彈性元件中某一點的應變ε與彈性元件所受的力成正比，也是彈性元件的變體。就拿s型測試機傳感器來說，當傳感器受到拉伸力的影響時，由于彈性元件表面貼上了應變片電動拉伸試驗機，因此應變片被連接到測試電路中，這樣，由于彈性元件的應變與外力p成正比，就可以通過測試電路，通過測試它的輸出電壓，然后測出力的大小。

形變的測量通過形變測量裝置進行測量，它是在試驗過程中對試件發生形變的測量。這個裝置有兩個夾頭，通過一系列傳記構型與一個安裝在測量裝置頂部的光電編碼器相連，當兩個夾頭之間的間隔發生轉換時，驅動光電編碼器的軸扭轉，光電編碼器將產生脈沖旌旗燈輸出。再次由處理人對此旌旗燈號進行處理，即可得到試樣的變形量。

橫梁位移的測量原理與形變測量基本相同，都是通過測量光電編碼器的輸出脈沖數來獲得橫梁的位移。

二，拉力試驗機的結構原理。

該機由測力傳感器、變送器、單片機、負載驅動機構等組成，采用機電一體化設計。采用無級變速電機，可實現高精度電子調速。整體構件之間采用插接方式進行連接。落地模型，造型涂裝都充分考慮到現代工業設計、人體工學之相關原理。

三，拉力機機的功能和作用。

單片機控制測試全過程，數顯力和位移值，可直接顯示拉伸強度和伸長量，并可實現頂負荷也定位位移，可選配單片機打印機打印數據。

四，拉力試驗機的基本操作程序。

上機→選擇測試項目→設定測試參數→開始測試待機→裝夾試件→開始測試→測試結束→自動回位→發送測試數據→顯示測試結果曲線→測試結果儲存→按需輸出測試結果曲線。
